當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥
防爆電動偏心法蘭蝶閥 | CHD943F-FB

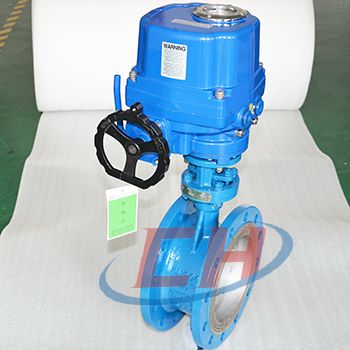

防爆電動偏心法蘭蝶閥圖片

防爆電動偏心法蘭蝶閥 產品說明
CHD943F-FB防爆電動偏心法蘭蝶閥采用軸中心雙偏離閥結構中心結合密封面非對稱設計，使閥板在0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構，利用金屬與特殊非金屬材料的結合構成的密封面，更有效地保證了無泄漏。該系列蝶閥密封壽命長；密封性能卓越，同時能滿足高溫工況的要求，適用工業過程控制中的氣體與液體的調節與切斷運用。 廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。

防爆電動偏心法蘭蝶閥 性能參數
公稱通徑 DN50-800mm
公稱壓力 PN0.6~4.0Mpa等
Class 150lb、300lb等
JIS 10K、20K等
閥體材質 碳鋼(WCB等)系列；
不銹鋼(CF8、CF8M、CF3、CF3M等)系列；
密封材質 PTFE橡膠(F)、合金鋼(H)、硬質合金(Y)等
適用溫度 T1:-20-150℃;T2：-20-450℃;
其他溫度可定制
連接方式 對夾式、法蘭式
氣動執行器 AT系列、AW系列、進口執行器系列
作用方式 雙作用、單作用常閉FC、單作用常開FO
電動執行器 CH系列、CHV系列、進口執行器系列
控制方式 開關型、調節型、智能型、總線型
防爆電動偏心法蘭蝶閥 防爆電動執行器參數
外 殼 防水等級IP67 可選：IP68防爆
電 機 鼠籠式異步電動機
限位開關 1開/1關， ?SPDT,250V AC,10A
輔助開關組 1開/1關，SPDT,250V AC,10A
扭矩開關 1開/1關，SPDT,250V AC,10A 除HQ-005/008/010
行 程 90°±10° 可選擇0°-270
故障保護/工作溫度 內部熱保護，打開115℃±5C/關閉97℃±5℃
指示器 連續的位置指示
手動操作 機械手柄，可用手輪來操作
自鎖裝置 渦輪、蝸桿機構提供自鎖
機械限位 2個外部調整
加熱器和恒溫器 7-10W(110/220V ??AC)
接線孔 PF 3/4"(2個)
環境溫度 -20°℃~+70℃
潤 滑 鋁基潤滑脂(EP型)
材 料 鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度 最大90% RH
抗震性能 XYZ10g,0.2~34HZ,30minutes
外表涂層 干粉、環氧聚酯

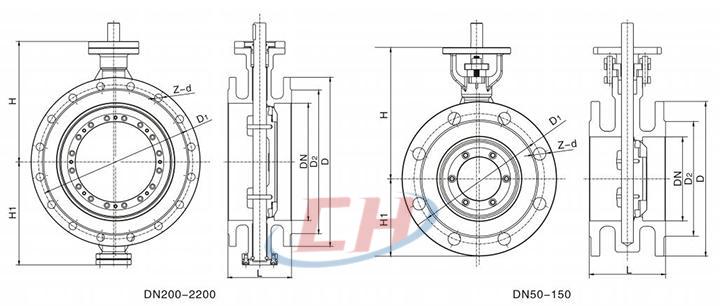

防爆電動偏心法蘭蝶閥 結構尺寸圖

防爆電動偏心法蘭蝶閥結構圖

防爆電動偏心法蘭蝶閥 連接尺寸
DN   L   H   H1 0.6MPa 1.0 Mpa 1.6 MPa 2.5 MPa 150Lb
D D1 D2 Z- φd D D1 D2 Z- φd D D1 D2 Z- φd D D1 D2 Z- φd D D1 D2 Z- φd
50 108 130 82 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 165 125 99 4-18 150 120.5 92 4-18
65 112 140 93 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 185 145 118 8-18 180 139.5 105 4-18
80 114 160 110 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 220 160 132 8-18 190 152.5 127 4-18
100 127 176 120 210 170 144 8-18 220 180 156 8-18 220 180 156 8-18 235 190 156 8-22 230 190.5 157.5 8-18
125 140 195 135 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 270 220 184 8-26 255 216 186 8-22
150 140 210 150 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 300 250 211 8-26 280 241.5 216 8-22
200 152 248 212 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 360 310 274 12-26 345 298.5 270 8-22
250 165 283 250 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 425 370 330 12-30 405 362 324 12-26
300 178 335 290 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 485 430 389 16-30 485 432 381 12-26
350 190 360 308 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 555 490 448 16-33 535 476 413 12-29.5
400 216 410 352 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 620 550 503 16-36 600 540 470 16-29.5
450 222 425 365 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 670 600 548 20-36 635 578 533 16-32.5
500 229 465 400 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 730 660 609 20-36 700 635 584 20-32.5
600 267 525 455 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 845 770 720 20-39 815 749.5 692 20-35.5

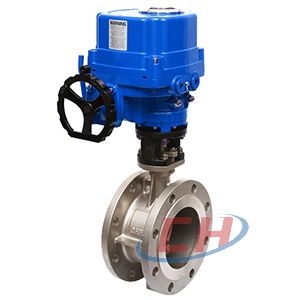

防爆電動偏心法蘭蝶閥圖片

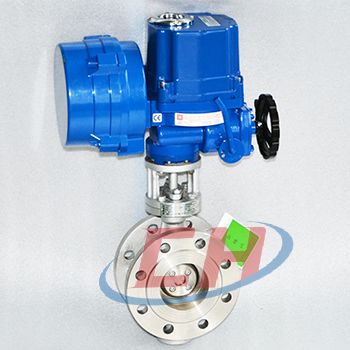

防爆電動偏心法蘭蝶閥圖片 防爆電動偏心法蘭蝶閥圖片
