氣動管夾閥 產品說明
上海川滬閥門生產的VMP氣動管夾閥結構簡單，是極為經濟的和理想的截止閥方案，因為操縱氣動式夾管閥無需另外的傳動裝置，只需要一個二位三通電磁閥或者先導閥即可操縱氣動式夾管閥。
VMP管夾閥優點：
·結構緊漆端面長度減小30%
·重量減小25%
·適合食品行業應用
·防爆保護設計
·極好的耐氣候性能
·通道流暢
·無堵塞
·零泄漏100%密封
·易維護和更換配件
氣動管夾閥 材質
| 閥體材質 | 聚甲醛PO天然色 醫藥/食品 聚甲醛POM黑色 極好的耐氣候性能 聚甲醛POM導電 危險及防爆區 |
|---|---|
| 連接方式 | 管內螺紋（ISO228）或/NPT，其它可根據需要提供 |
| 襯套 | 耐磨天然橡膠、食品安全天然橡膠，二元乙丙橡膠，丁腈橡膠，氯磺化聚乙烯橡膠，丁基橡膠，氯丁橡膠 |

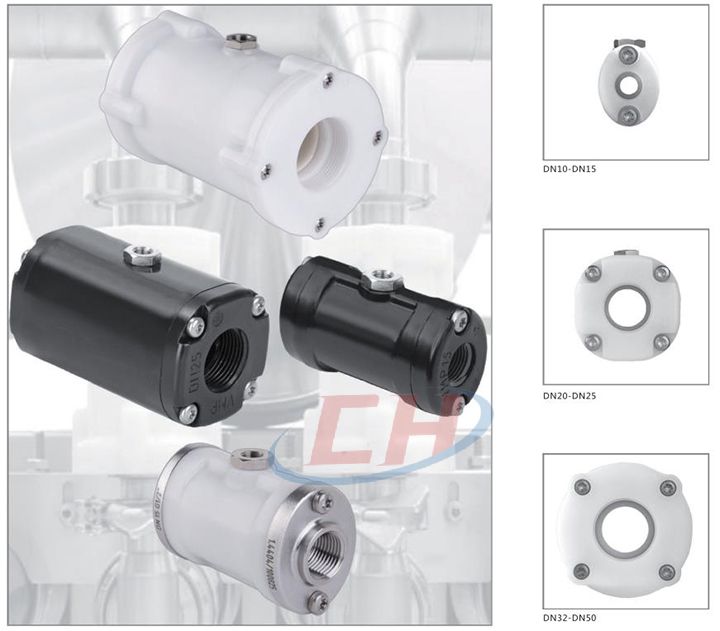

氣動管夾閥 連接圖

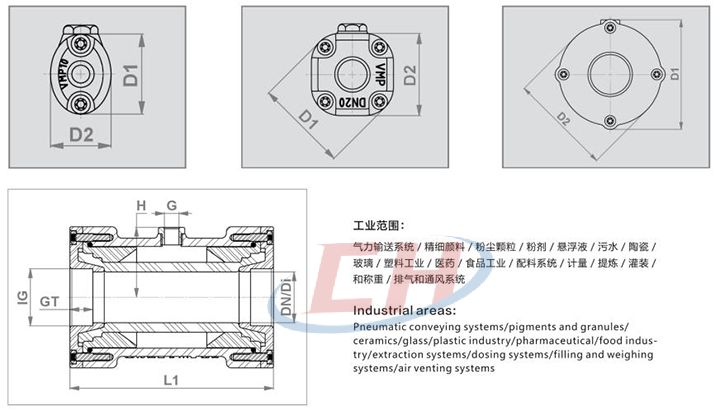

氣動管夾閥 結構尺寸圖
氣動管夾閥 連接尺寸
| DN/Di (mm) |
IG (inch) |
GT (mm) |
L1 (mm) |
D1 | D2 (mm) |
G (inch) |
H (mm) |
PS max. (bar) |
螺絲 screws |
容積(ml)* volume(ml) (ca/approx) | 重量** Weigh t(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | G3/8" | 12 | 80 | 45 | 34 | G 1/8" | 27.5 | 6,0 | 4 | 15 | 0.12 |
| 15 | G1/2" | 14 | 95 | 55 | 46 | G 1/8" | 32,5 | 6,0 | 4 | 25 | 0.31 |
| 20 | G 3/4" | 17 | 103 | 63 | 56 | G 1/8" | 34,5 | 6,0 | 8 | 40 | 0.31 |
| 25 | G1" | 17 | 120 | 75 | 70 | G 1/8" | 40,0 | 6,0 | 8 | 80 | 0.50 |
| 32 | G1-1/4" | 18 | 135 | 98 | 90 | G 1/4" | 48,0 | 4,5 | 8 | 150 | 0.66 |
| 40 | G1-1/2" | 18 | 160 | 111 | 103 | G 1/4" | 55,0 | 4,5 | 8 | 300 | 0.97 |
| 50 | G2" | 24 | 170 | 130 | 120 | G 1/4" | 64,0 | 4,0 | 12 | 450 | 1.50 |
容積=襯套關閉時控制介質容積/Volume=?Control?volume?with?closed?sleeve
**??配套不銹鋼的VMP?系列的重量DN10=0,3?DN15=0,4kg?weight?for?VMP?valves?w/stainless?steel?socket=?DN10=0,3?DN15=0,4kg
