產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動球閥電動球閥
電動塑料球閥 | CHQ911F

電動塑料球閥圖片

電動塑料球閥 產品說明
電動塑料球閥具有結構緊湊、耐磨損、容易拆卸、方便維修等優點,閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

電動塑料球閥 性能參數
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.0-1.6MPa
連接方式 法蘭、螺紋、由令
閥體結構 一體、三通L、三通T
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP
密封材質 PTFE
適用溫度 0~+60℃
適用介質 PVC兼容的食品工業化學溶劑
配置執行機構 可配HQ、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

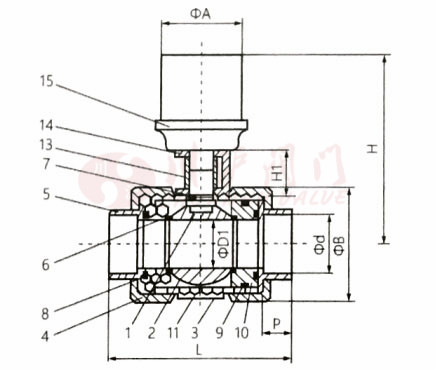

電動塑料球閥 結構尺寸圖

電動塑料球閥結構圖

電動塑料球閥 連接尺寸
公稱通徑 D D1 D2 L H H1 T n-O 支架中心孔距 軸尺寸 配電動執行器
DN(mm) 承插 絲口 法蘭 開關型 調節型
15 20 65 95 112 112 164 155 40 14 4-14 36/55 9*9 CHV-05 CHV-05
20 25 75 105 130 130 182 160 40 16 4-14 36/50 9*9
25 32 85 115 144 144 210 165 41 16 4-14 36/50 11*11
32 40 100 135 168 168 233 190 43 16 4-18 50/70 11*11
40 50 110 145 173 173 247 200 43 16 4-18 50/70 11*11
50 63 125 160 204 204 290 225 47 18 4-18 50/70 11*11
65 75 '145 180 275 275 370 280 50 22 4-18 70 14*14 CHV-10 CHV-10
80 90 160 195 300 300 415 310 60 25 8-18 70 14*14
100 110 180 215 330 ! 330 460 370 78 25 8-18 70 17*17

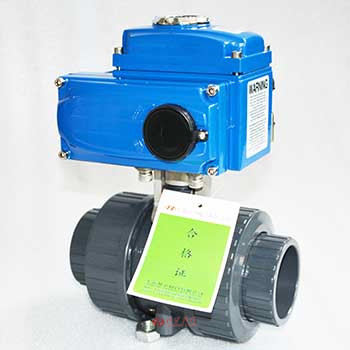

電動塑料球閥圖片

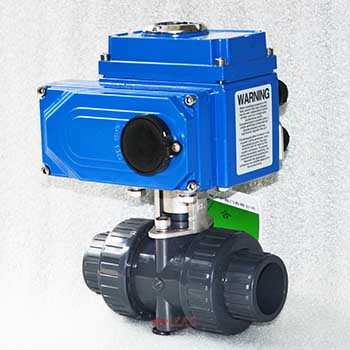

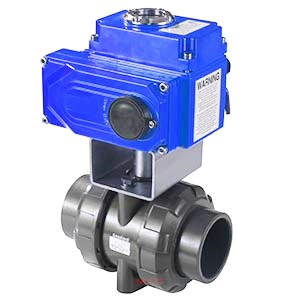

電動塑料球閥圖片 電動塑料球閥圖片
