產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動球閥氣動球閥
大口徑氣動法蘭球閥 | CHAWQ641F/H

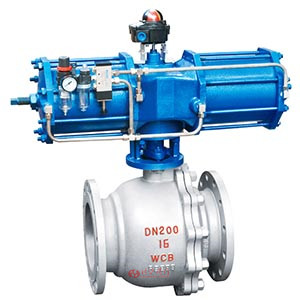

大口徑氣動法蘭球閥 產品圖片

大口徑氣動法蘭球閥 產品說明
大口徑氣動法蘭球閥是由氣動執行器、浮動式法蘭球閥組成，可選配電磁閥換向閥用于切斷管道中介質，也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。
大口徑氣動法蘭球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。大口徑氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

大口徑氣動法蘭球閥 性能參數
公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
適用溫度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
大口徑氣動法蘭球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
大口徑氣動法蘭球閥 結構尺寸圖

大口徑氣動法蘭球閥結構圖

大口徑氣動法蘭球閥 連接尺寸

PN16主要外形連接尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
手柄 H1 59 63 75 85 95 106 142 152 178 252 272 345
Lo 130 130 160 180 230 230 400 400 650 1050 1050 1200
蝸輪 H2         340 350 358 460 490 540 580 600
E2         130 130 130 160 160 195 195 195
Do         160 160 160 250 250 400 400 400
電動 H3     206 210 218 226 235 255 380 410 450 510
E3     196 196 196 196 196 196 255 255 255 255
氣動 H4     346 350 392 396 460 480 550 570 620 665
E4     108 108 130 130 180 180 216 216 290 290

PN25主要外形連接尺寸

公稱通徑dn 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
手柄 H1 59 63 75 97 106 140 152 178 253 315 340 395
Lo 130 130 160 230 230 400 400 700 1100 1100 1500 15DD
蝸輪 H2         340 350 358 460 490 580 620 750
E2         130 130 130 160 160 195 195 220
Do         200 200 200 300 300 400 400 600
電動 H3     206 210 218 226 235 380 390 450 490 560
E3     196 196 196 196 196 255 255 255 255 255
氣動 H4     346 350 392 396 460 480 550 610 660 710
E4     108 108 130 130 180 180 216 290 290 330

PN40主要外形連接尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 140 150 165 180 200 220 250 280 320 400 400 550
手柄 H1 59 63 75 97 106 140 152 178 253 315 340 395
Lo 130 130 160 230 230 400 400 700 1100 1100 1500 1500
蝸輪 H2         340 350 358 460 490 580 620 750
E2         130 130 130 160 160 195 195 220
Do         200 200 200 300 300 400 400 600
電動 H3     206 210 218 226 235 380 390 450 490 560
E3     196 196 196 196 196 255 255 255 255 255
氣動 H4     346 350 392 396 460 480 550 610 660 710
E4     108 108 130 130 180 180 216 290 290 330

PN63/PN 100主要外形連接尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100
L 165 190 216 229 241 292 330 356 432
手柄 H1 70 75 85 100 115 146 155 180 260
Lo 130 130 160 230 230 400 400 700 1100
蝸輪 H2         340 350 358 460 550
E2         130 130 160 160 195
Do         200 200 300 300 400
電動 H3     216 230 255 273 350 382 410
E3     196 196 196 196 255 255 255
氣動 H4     362 375 417 440 498 523 565
E4     130 130 180 180 216 216 290
