內螺紋四通球閥 | Q16F

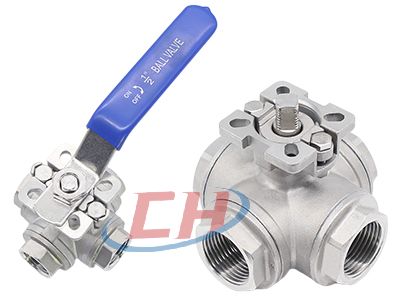

內螺紋四通球閥 產品說明
內螺紋四通球閥Q16F閥體采用1000WOG閥體，螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等，閥座采用PTFE密封，或者PPL密封，適用于220度以下介質使用。公稱通徑覆蓋DN10到DN50，廣泛應用水、氣體、溶液、油品等場合使用。
內螺紋四通球閥 材質參數
| 序號No | 零件名稱PARTNAME | 材質MATERIALSLIST | ||
|---|---|---|---|---|
| 1 | 閥體BODY | CF8M | CF8 | WCB |
| 2 | 閥蓋ENDCAP | CF8M | CF8 | WCB |
| 3 | 球BALL | SS316 | SS304 | SS304 |
| 4 | 閥桿STEM | SS316 | SS304 | SS304 |
| 5 | 闊座SEAL | RTFE | RTFE | RTFE |
| 6 | 線條BODYSEAL | RTFE | RTFE | RTFE |
| 7 | 桿密封THRUSTWASHER | RTFE | RTFE | RTFE |
| 8 | 中頭墊STEMPACKING | RTFE | RTFE | RTFE |
| 9 | 填料壓套GLAND | SS304 | SS304 | SS304 |
| 10 | 手柄HANDLE | SS304 | SS304 | SS304 |
| 11 | 彈墊STUD | A193Gr.B8 | A193Gr.B8 | A193Gr.B8 |
| 12 | 螺帽NUT | A194.Gr.8 | A194.G.8 | A194.Gr.8 |
| 13 | 膠套HANDLECOVER | PLASTIC | PLASTIC | PLASTIC |

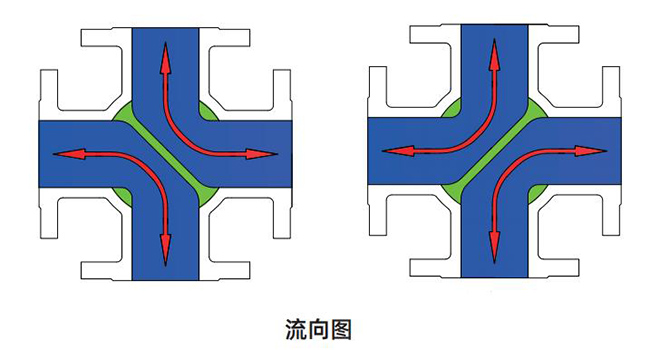

內螺紋四通球閥 流向圖
內螺紋四通球閥 連接尺寸
PS:內螺紋四通球閥為定做產品，具體尺寸請聯系上海川滬閥門有限公司
