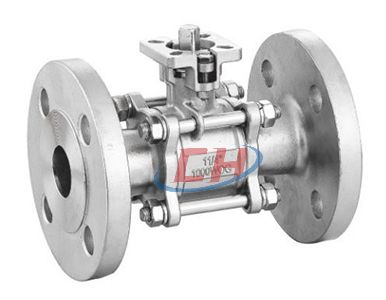

三片式法蘭球閥 | Q41F
三片式法蘭球閥 產品說明
三片式法蘭球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。驅動方式:手動、電動、氣動。可設置90°開關定位機構，根據需要加鎖以防止誤操作三片式法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
三片式法蘭球閥 材質參數
| 序號No. | 零件名稱PARTS | 材質MATERIAL | ||
|---|---|---|---|---|
| 1 | 閥蓋BONNET | WCB | CF8 | CF8M |
| 2 | 墊片GASKET | PTFE | ||
| 3 | 閥座SEAT | PTFE | ||
| 4 | 球體BALL | CF8 | CF8 | CF8M |
| 5 | 閥體BODY | WCB | CF8 | CF8M |
| 6 | 螺柱BOLT | 304 | ||
| 7 | 彈墊SPRINGWASHER | 304 | ||
| 8 | 螺母NUT | 304 | ||
| 9 | 閥桿STEM | 304 | 304 | 316 |
| 10 | 閥桿墊圈STEMWASHER | PTFE | ||
| 11 | 填料PACKING | PTFE | ||
| 12 | 壓蓋GLAND | 304 | ||
| 13 | 手柄HANDLE | 304+PVC | ||
| 14 | 彈墊SPRINGWASHER | 304 | ||
| 15 | 螺母NUT | 304 | ||

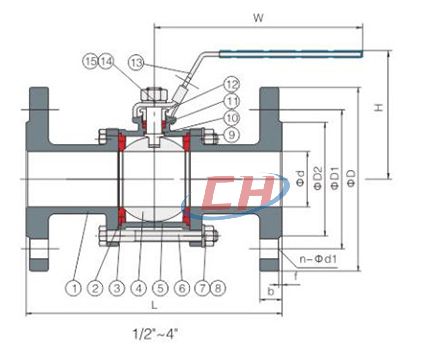

三片式法蘭球閥 結構尺寸圖
三片式法蘭球閥 連接尺寸
| 尺寸 | L | d | D2 | D1 | D | b | f | n-d1 | H | W | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Diameter | |||||||||||
| 15 | 1/2” | 130 | 15 | 45 | 65 | 95 | 14 | 2 | 4-14 | 86 | 120 |
| 20 | 3/4” | 150 | 20 | 55 | 75 | 105 | 14 | 2 | 4-14 | 92 | 130 |
| 25 | 1” | 160 | 25 | 65 | 85 | 115 | 14 | 2 | 4-14 | 98 | 160 |
| 32 | 1-1/4” | 180 | 32 | 78 | 100 | 135 | 16 | 2 | 4-18 | 116 | 180 |
| 40 | 1-1/2” | 200 | 40 | 85 | 110 | 145 | 16 | 3 | 4-18 | 120 | 200 |
| 50 | 2” | 230 | 50 | 100 | 125 | 160 | 16 | 3 | 4-18 | 127 | 240 |
| 65 | 2-1/2” | 290 | 65 | 120 | 145 | 180 | 18 | 3 | 4-18 | 138 | 260 |
| 80 | 3” | 310 | 80 | 135 | 160 | 195 | 20 | 3 | 8-18 | 150 | 300 |
| 100 | 4” | 350 | 100 | 155 | 180 | 215 | 20 | 3 | 8-18 | 168 | 350 |
| 125 | 5” | 400 | 125 | 185 | 210 | 250 | 22 | 3 | 8-18 | 220 | 650 |
| 150 | 6” | 480 | 150 | 210 | 240 | 285 | 22 | 3 | 8-22 | 245 | 800 |

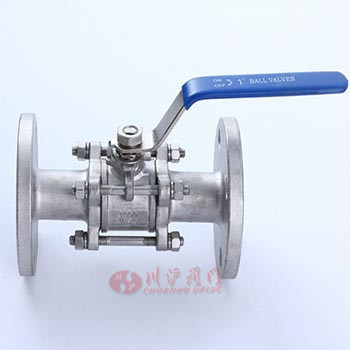

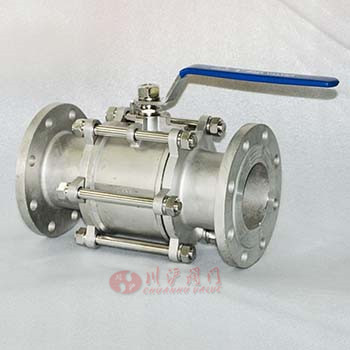

三片式法蘭球閥圖片
