浮動保溫球閥 | FBQ41F

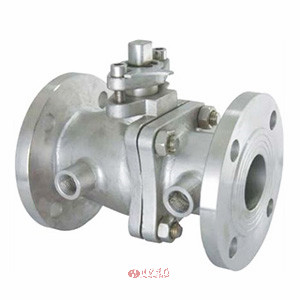

浮動保溫球閥圖片

浮動保溫球閥產品說明

法蘭連接浮動保溫球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體的接觸面較小，故有較大的密封比壓，確保可靠密封，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。由于聚四氟乙烯密封圈具有良好的自潤滑性，與球體的摩擦小，故球體的使用壽命長。
兩片式法蘭保溫球閥由于采用兩片式結構，因此與整體式法蘭保溫球閥不同，兩片式法蘭保溫球閥是根據兩段閥體焊裝金屬夾套，法蘭連接尺寸比普通球閥要大一到兩個規格，但保溫球閥與普通球閥在規格相同的情況下，結構長度相同。

浮動保溫球閥技術參數

主要零件	閥件	WCB	ZG1Cr18Ni9Ti		CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti		CF8M(316)		CF3M(316L)
	球體、閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12 Mo2Ti		0Cr17Ni12 Mo2(316)		00Cr17Ni14 Mo2(316L)
	密封圈	聚四氟乙烯??? 對位聚苯?? PTFE、PPL
	填料、墊圈	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
適用工況	適用介質	水、蒸汽、油品等		硝酸等腐蝕性		強氧化性介質		醋酸腐蝕性介質等		尿素等腐蝕介質
適用工況	適用溫度	―28～300℃
應用規范	設計制造按	GB12221―89?????? AP16D???? JPI7S―48
	法蘭尺寸按	JB79―59? SH3406、 GB9113、 HC20592―97?????? ANSIB16.5????? JIS B2212―2214
	結構長度按	GB12221―89?????? ANSI B16.10????????? JPI B2002
	檢驗試驗按	GB/T13927-89???? JB/T9092-99????? API 598

浮動保溫球閥結構尺寸圖

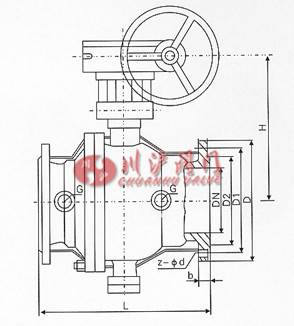

浮動保溫球閥結構圖

浮動保溫球閥連接尺寸

FBQ41-16 軟（硬）密封保溫球閥主要連接尺寸（GB規格）

型號	公稱通徑DN（mm）	尺寸（mm）
型號	公稱通徑DN（mm）	L	D	D1	D2	B-f	Z―Φd	H	D0	4-G
BQ41H-16P BQ41F-16P BQ41(R)-16P	15	130	95	65	45	14―2	4―14	60	108	3/8
	20	140	105	75	55	14―2	4―14	64	120	3/8
	25	150	115	85	65	16―2	4―14	90	165	1/2
	32	165	135	100	78	18―2	4―18	105	180	1/2
	40	180	145	110	85	16―3	4―18	150	240	1/2
	50	200	160	125	100	16―3	4―18	190	240	1/2
	65	220	180	145	120	18―3	4―18	195	320	1/2
	80	250	195	160	135	20―3	8―18	215	350	1/2
	100	280	215	180	155	20―3	8―18	250	400	1/2
	125	320	245	210	185	22―3	8―18	280	500	1/2
	150	360	280	240	210	24―3	8―23	320	600	1/2
	200	400	335	295	265	26―3	12―23	370	800	1/2

FBQ41-25 軟（硬）密封保溫球閥主要連接尺寸（GB規格）

型號	公稱通徑DN（mm）	尺寸（mm）
型號	公稱通徑DN（mm）	L	D	D1	D2	B-f	Z―Φd	H	D0	4-G
BQ41H-25P BQ41F-25P BQ41(R)-25P	15	130	95	65	45	14―2	4―14	60	108	3/8
	20	140	105	75	55	14―2	4―14	64	120	3/8
	25	150	115	85	65	16―2	4―14	90	165	1/2
	32	165	135	100	78	18―2	4―18	105	180	1/2
	40	180	145	110	85	16―3	4―18	160	240	1/2
	50	200	160	125	100	20―3	4―18	205	270	1/2
	65	220	180	145	120	22―3	8―18	215	350	1/2
	80	250	195	160	135	22―3	8―18	230	400	1/2
	100	280	230	190	160	24―3	8―23	270	500	1/2
	125	320	270	220	188	28―3	8―25	300	600	1/2
	150	360	300	250	218	30―3	8―25	340	90	1/2
	200	400	360	310	278	34―3	12―25	400	1100	1/2

FBQ41-40 軟（硬）密封保溫球閥主要連接尺寸（GB規格）

型號	公稱通徑DN（mm）	尺寸（mm）
型號	公稱通徑DN（mm）	L	D	D1	D2	D6	B-f	Z―Φd	H	4-G
BQ41H-40P BQ41F-40P BQ41(R)-40P	15	130	95	65	45	40	16―2	4―14	60	3/8
	20	140	105	75	55	51	16―2	4―14	65	3/8
	25	150	115	85	65	58	18―2	4―14	90	1/2
	32	180	135	100	78	66	18―2	4―18	105	1/2
	40	200	145	110	85	75	20―3	4―18	170	1/2
	50	220	160	125	100	88	18―3	4―18	230	1/2
	65	250	180	145	120	110	20―3	8―18	250	1/2
	80	280	195	160	135	121	22―3	8―18	250	1/2
	100	320	230	190	160	150	22―3	8―23	295	1/2
	125	400	270	220	188	176	28―3	8―25	330	1/2
	150	400	300	250	218	204	30―3	8―25	375	1/2
	200	550	375	320	282	260	38―3	12―30	440	1/2

更多>> 產品列表

更多>> 閥門圖片列表

更多>> 其他閥門
