籃式過濾器 產品說明
籃式過濾器（水過濾器）屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。我公司所生產的籃式過濾器（水過濾器）能根據客戶具體要求（特殊壓力、特殊口徑）定制。籃式過濾器（水過濾器）具有制造簡單、安裝清洗方便、納污量大等優點。相關產品有：籃式過濾器、自動反沖洗過濾器、T型過濾器、手搖刷式過濾器等。籃式過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。籃式過濾器具有結構先進，阻力小，排污方便等特點。籃式過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。籃式過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
籃式過濾器 技術參數
| 殼體材質 | 鑄鐵、碳鋼 | 不銹鋼 |
|---|---|---|
| 濾框濾網材質 | 不銹鋼 | |
| 密封件材質 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
| 工作溫度(℃) | -30～+380 | -80～+450 |
| 公稱壓力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
| 過濾精度（目/in） | 10-300 | |
| 連接方式 | 法蘭、對焊 | |
籃式過濾器 結構尺寸圖
籃式過濾器 連接尺寸
| 通徑(DN/NPS) | L | D | H | H1 | 排污口 |
|---|---|---|---|---|---|
| DN15(1/2") | 180 | 76 | 260 | 160 | ZG3/8" |
| DN20(3/4") | 180 | 76 | 260 | 160 | |
| DN25(1") | 180 | 76 | 260 | 160 | |
| DN32(1-1/4") | 200 | 76 | 270 | 160 | |
| DN40(1-1/2") | 260 | 108 | 300 | 170 | |
| DN50(2") | 260 | 108 | 300 | 170 | |
| DN65(2-1/2") | 330 | 140 | 360 | 240 | |
| DN80(3") | 340 | 159 | 400 | 250 | |
| DN100(4") | 400 | 219 | 470 | 300 | |
| DN125(5") | 480 | 273 | 550 | 360 | |
| DN150(6") | 500 | 273 | 630 | 420 | |
| DN200(8") | 560 | 325 | 780 | 530 | 2G3/4" |
| DN250(10") | 660 | 420 | 930 | 640 | |
| DN300(12") | 750 | 450 | 1200 | 840 | |
| DN350(14") | 810 | 500 | 1370 | 920 | |
| DN400(16") | 900 | 550 | 1500 | 950 | ZG1" |
| DN450(18") | 1000 | 608 | 1700 | 1000 | |
| DN500(20") | 1080 | 700 | 1910 | 1050 |

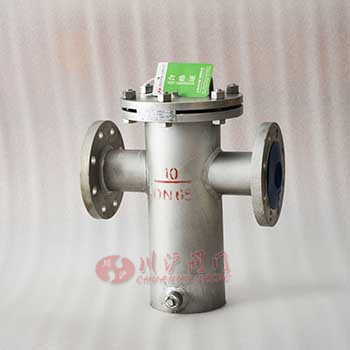

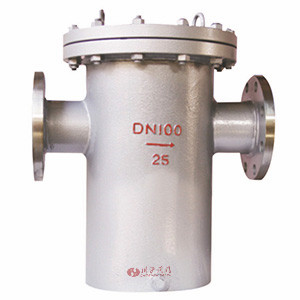

籃式過濾器圖片
