氧氣過濾器 | FPQ/OF
氧氣過濾器 產品說明
氧氣過濾器適用于易燃、易爆、含塵氣體的管道過濾。當含固態雜質的氣體通過管道時，有可能產生劇烈摩擦而被引燃，其后果不堪設想；含塵氣體往往會引起終端用氣設備的堵塞。本產品具有確保設備安全運行，正常供氣的作用，因而已被冶金、化工、機械加工等行業廣泛選用。（本產品屬于壓力容器設備）。
氧氣過濾器 產品特點
1、氧氣過濾器的濾筒內管和外筒與管道在同一直線，因而氣流能較平緩地進入濾筒內，基本上無紊流產生，壓力損失小于0.02MPa。
2、根據工藝要求可選用不同的過濾精度，一般以60~100目為宜。
3、本產品在出廠時嚴格按脫脂工藝清洗油除銹，用戶可直接將其與管道安裝后投運。
4、安裝時，做一次管道吹風2次。

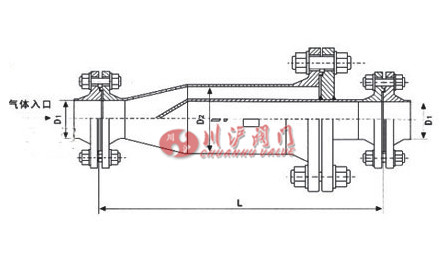

氧氣過濾器 結構尺寸圖
氧氣過濾器 連接尺寸
| 氧氣過濾器 公稱通徑DN |
D | D2 | 氧氣過濾器的結構長度L | |
|---|---|---|---|---|
| 1.6 | 1.6～4.0 | |||
| 40 | 45 | 89 | 450 | 460 |
| 50 | 57 | 108 | 510 | 500 |
| 65 | 73 | 133 | 600 | 600 |
| 80 | 89 | 219 | 620 | 640 |
| 100 | 108 | 219 | 720 | 770 |
| 125 | 133 | 273 | 820 | 900 |
| 150 | 159 | 325 | 920 | 1000 |
| 200 | 219 | 426 | 1200 | 1250 |
| 250 | 273 | 529 | 1650 | 1600 |
| 300 | 325 | 630 | 1700 | 1900 |
| 350 | 377 | 720 | 1800 | 2200 |
| 400 | 426 | 820 | 2100 | 2400 |
